DFB-Bausatz



Hallo Freunde der drei lenkbaren Autos.

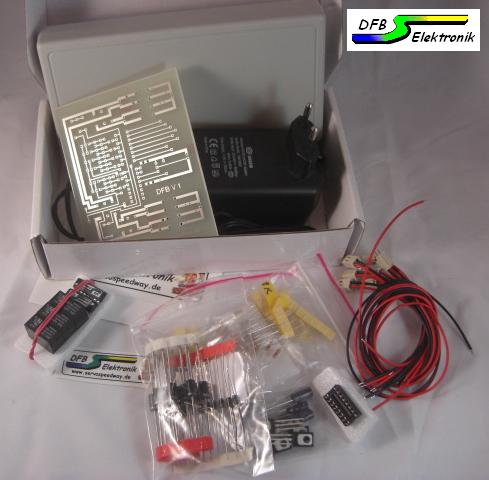

Hier könnt ihr, gegen eine kleine Spende, einen Bausatz für Carrera Servo Dreifahrzeugbetrieb bekommen. Im DFB-Bausatz enthalten sind die fertiggeätzte Platine und alle direkt damit verbundenen Bauteile. Weiterhin ist ein Netzteil im Lieferumfang. Natürlich bekommt ihr einen detaillierten Bestückungsplan sowie technischen Support. Das Ganze muss dann noch in eine Box eingebaut und eine entsprechende Verbindung zur Schiene hergestellt werden. Ich bevorzuge den Anschluss über eine Steckkastenschiene, die Drähte können natürlich auch direkt an die Schiene gelötet werden. Die Anschlussterminals können alten Anschlussschienen entnommen werden. Der Bausatz enthält keine Zeitmessung!

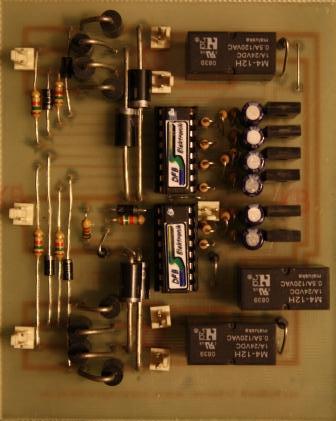

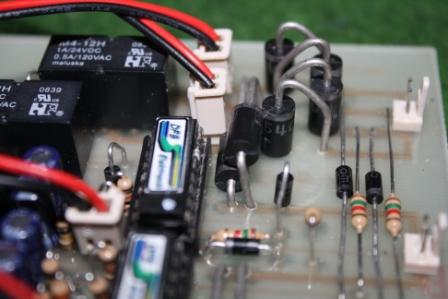

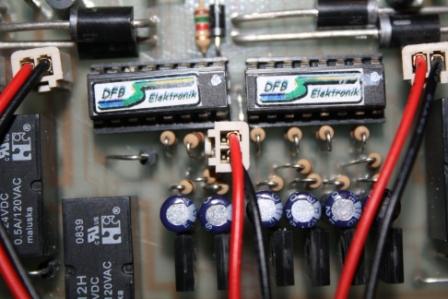

So sieht die fertig bestückte Platine aus. Völlig harmlos, Lötzeit etwas über eine Stunde.

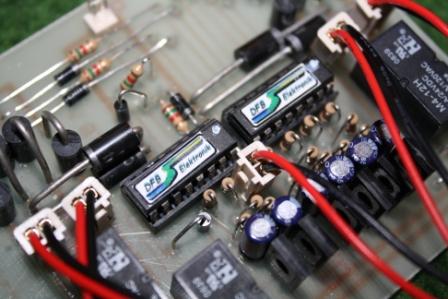

An einigen Stellen wir es leider etwas eng!

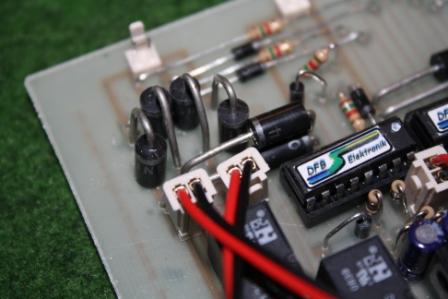

D11 und D12 müssen quasi übereinander gelötet werden. ...sonst wird es zu eng. Der Stecker für das Netzteil (X8) muss zuerst eingelötet werden.... anschließend die Widerstände R 5 und R15

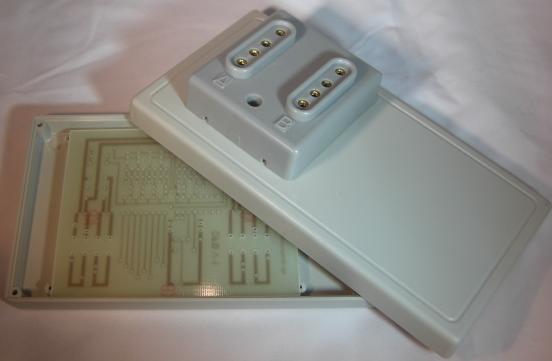

ABS-Etui-Gehäuse 165x88x28mm, grau
(auf Wunsch im Lieferumfang)


Die Anschlussterminals können alten Anschlussschienen entnommen werden.
Bei den 132ern Anschlussschienen gibt es sogar welche ohne die “A” und “B” Symbole

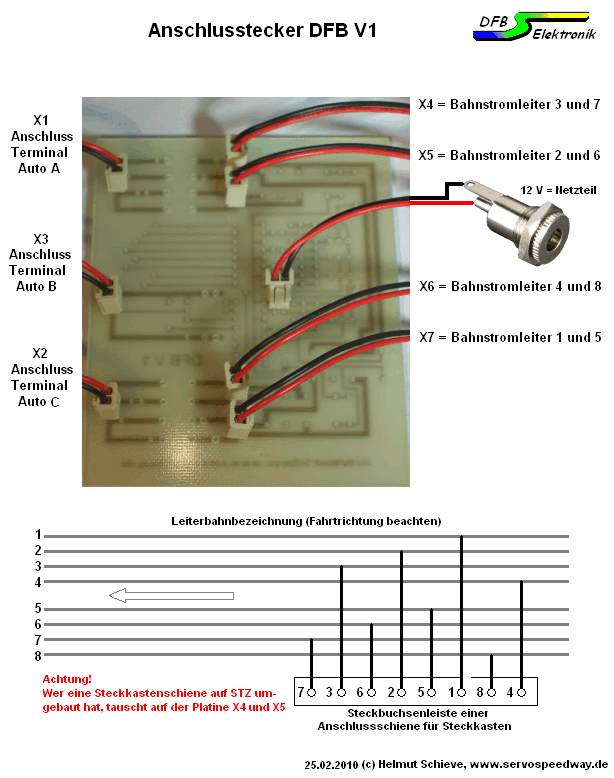

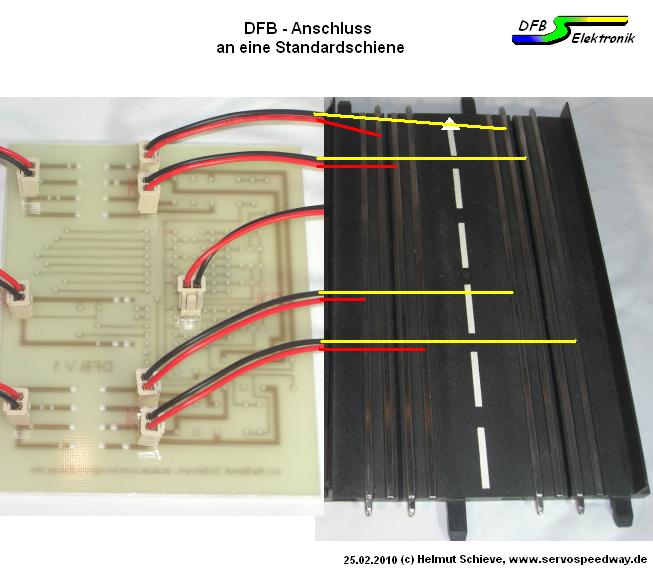

Hier eine paar Tips zum Anschluss der Box an die Schiene:

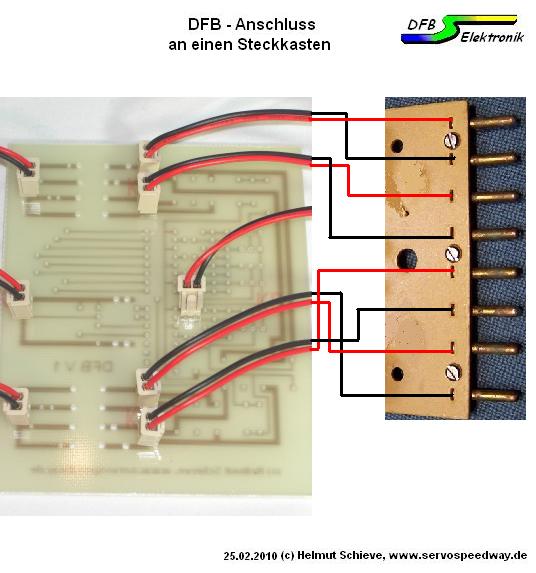

Die Variante mit einem Steckkasten ist natürlich viel komfortabler:

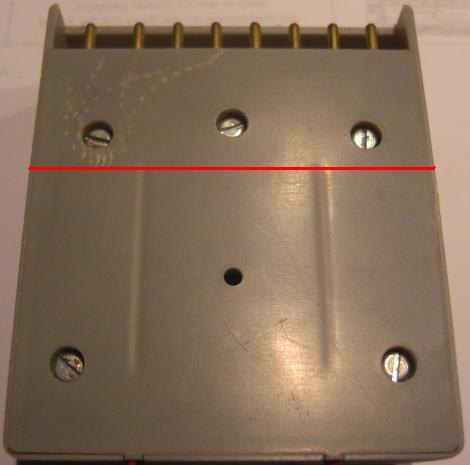

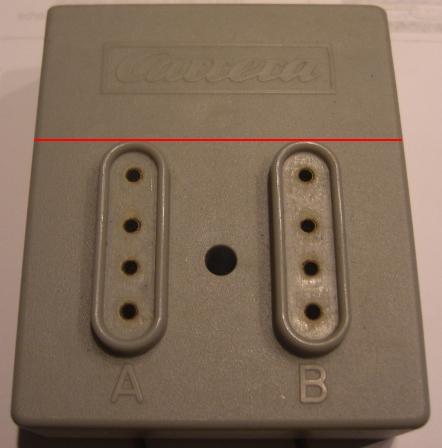

Der Kasten wird ungefähr an der roten Linie durchgeschnitten...

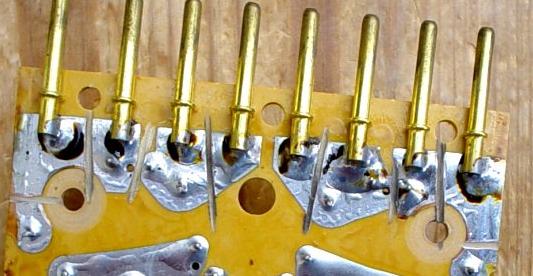

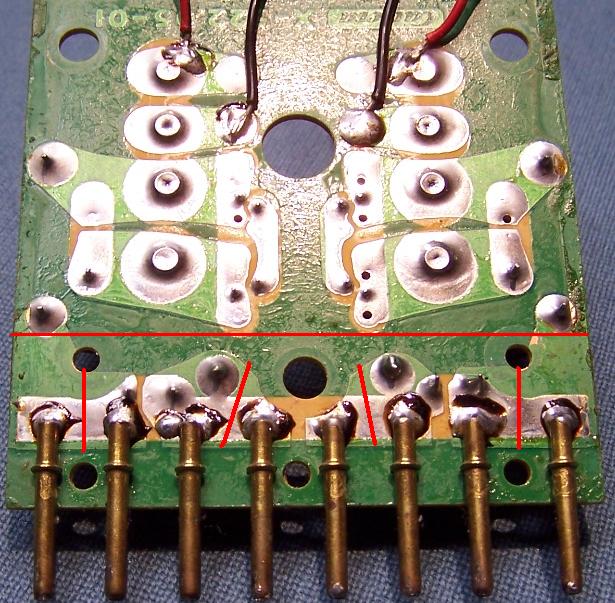

An den 4 roten, senkrechten Linien wird die Lötverbindung weggedremelt (unterbrochen), damit alle 8 Stecker separat angelötet werden können.

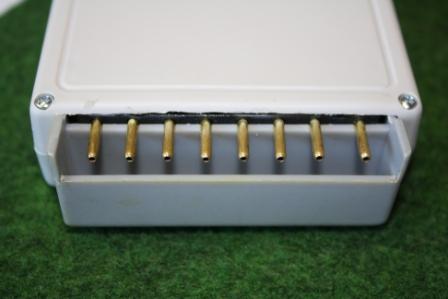

Der so verkürzte Steckkasten wird dann einfach in die Box eingeklebt.

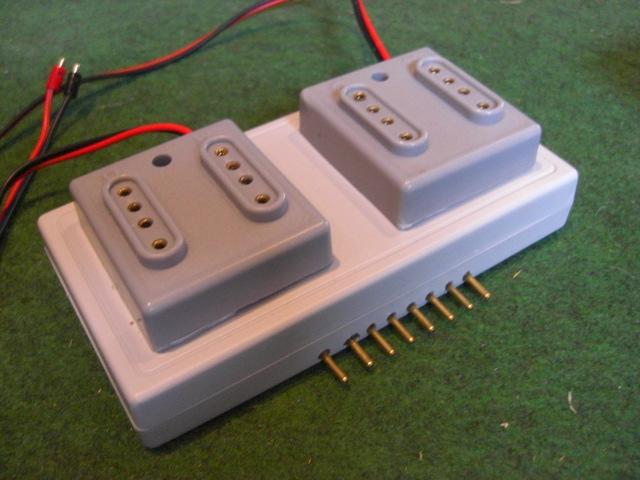

Oder vielleicht so. Da baut an sich eben selber ein Stecksystem.
Die Stecker sind von alten Handreglern und werden mit Stabilit eingeklebt. Etwas Fummelei, klappt aber ganz gut.
