Lange habe ich nach der richtigen Beleuchtung für den Servospeedway gesucht.
Weihnachtslichterketten sehen klasse aus, sind aber nur für Über- oder Unterführungen geeignet.
Die “echten” Flutlichter sind leider selbst bei ebay noch sehr teuer.

Es mussten also Strassenlaternen her.

Ich werde die Bilder und die Anleitung noch einmal überarbeiten, diese hier sind für Ungeduldige....


 Man benötigt:
6mm Aluminium Rohr
8mm Aluminium Rohr
10mm Aluminium Winkel
10mm Aluminium U-Profil

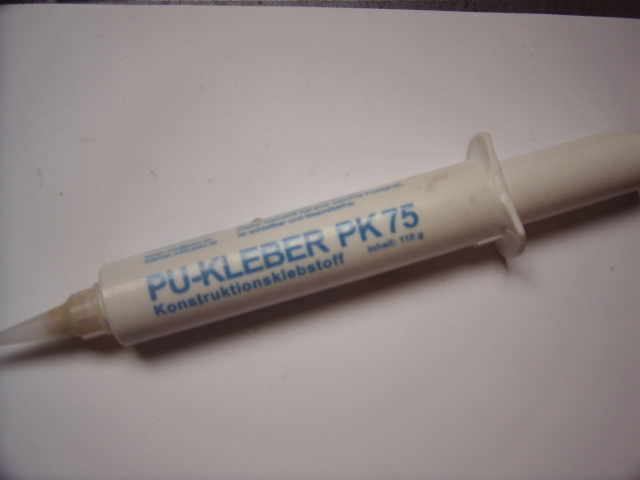

Konstruktionskleber
eine 20er Weihnachtslichterkette 230V
Alles im gut sortierten Baumarkt erhältlich.
Das 6mm Rohr wird in ca. 25cm Stücke gesägt (4 Laternen aus 1 m Rohr)
Den Bogen habe ich in einem Schraubstock um eine Silikonkartusche herum gebogen. Achtet darauf, dass alle 4 den gleichen Bogen haben

Jetzt die Lampen

Eine 230V Lichterkette mit 20 Lämpchen á 12 V wird zerlegt.
Die Lämpchen haben je zwei Anschlussdrähte die mit Quetschverbindern auf dünne Litze gekrimmt werden. (Löten geht bei dem Material nicht). Als Verbinder eigenen sich 0,75mm Aderendhülsen die im Elektrohandel erhältlich sind.

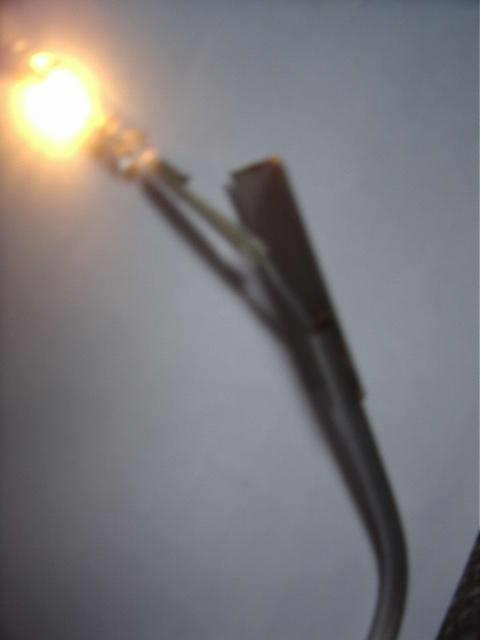

Das fertig angeschlossene Lämpchen (Bild folgt) an den Anschlüssen mit Isolierband gegen Kurzschluss sichern. Dann wird es in das Rohr geschoben (die Anschlüsse verschwinden im Rohr..

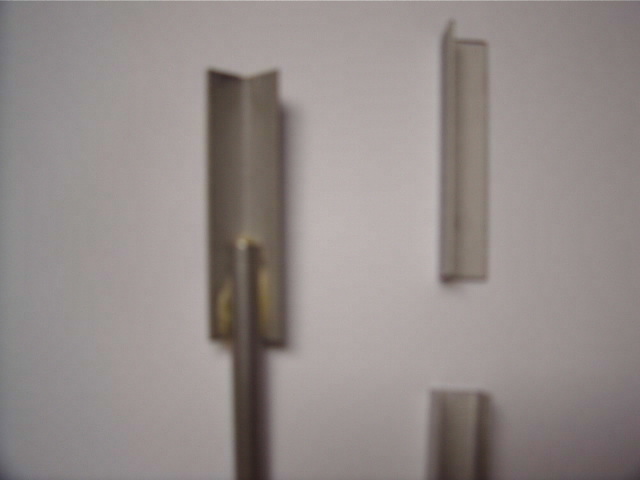

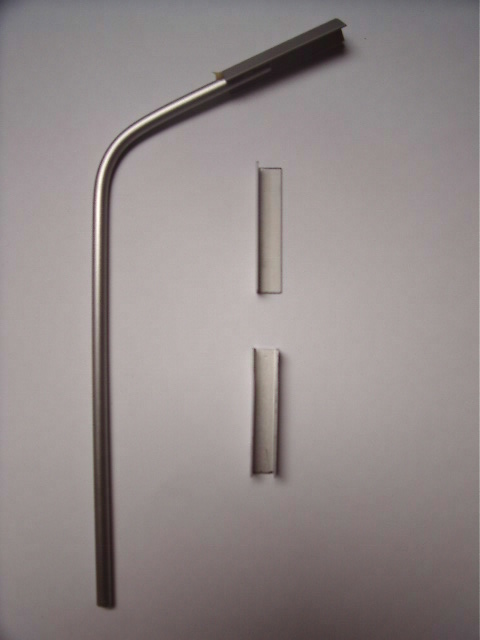

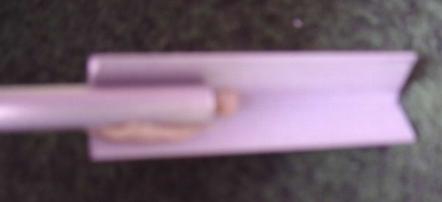

Von dem Aluminium Winkel ca. 5cm abschneiden und mit Baukleber auf das Ende kleben, ca. 2cm Auflage. Eine Nacht ruhen lassen. Am nächsten Tag Reste mit einem Cuttermesser entfernen.

Am unteren Ende ein 5cm langes Stück 8mm Rohr aufstecken (sieht besser aus und passt genau in den Halter).
Das U-Profil habe ich auch auf 5cm gesägt (wird bei mir zur Befestigung an der Bahn benötigt). Die ideale Lösung ist das noch nicht (ich arbeite dran).

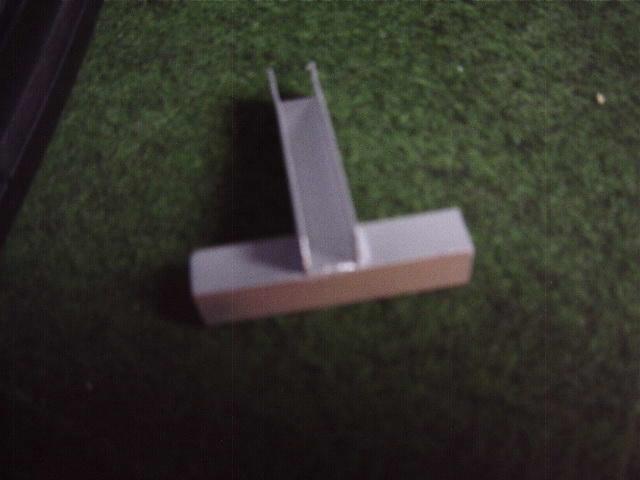

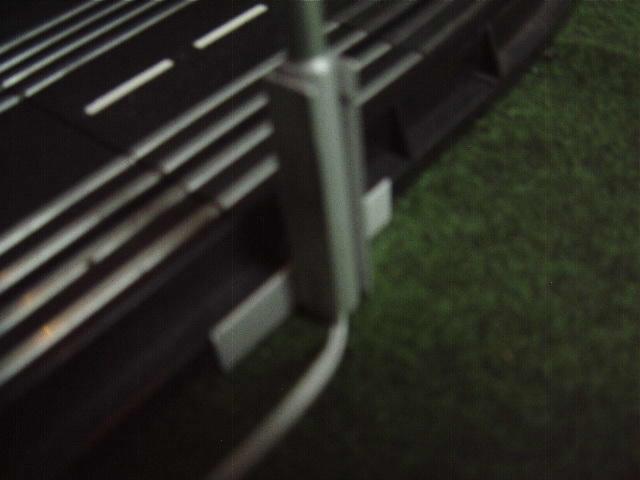

Links ist der Halter zu sehen.

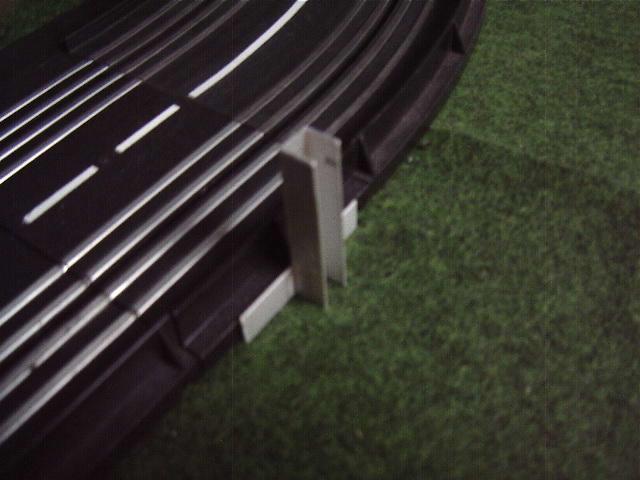

Ein 5 cm U-Profil wird auf ein 5 cm Winkel geklebt. Der Halter wird einfach unter die Bahn gesteckt. Die fertige Laterne hält selbstständig in dem U-Profil.
Das lässt sich noch optimieren, aber es hält ganz gut.

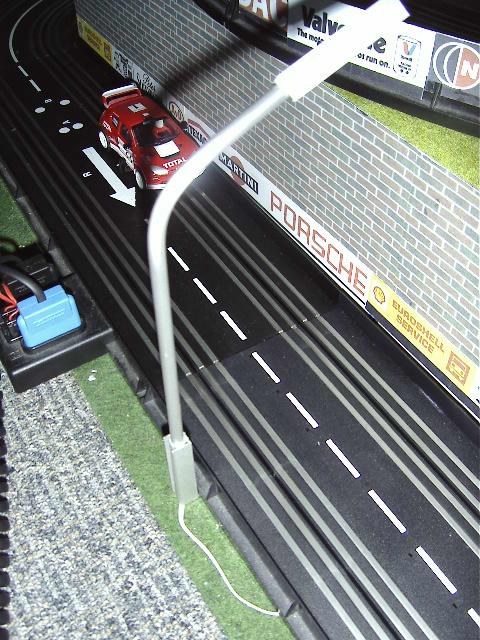

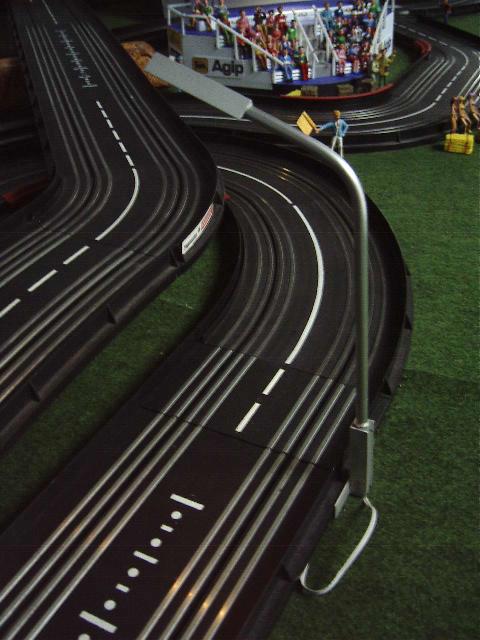

Und so sieht die fertige Laterne aus, super oder?

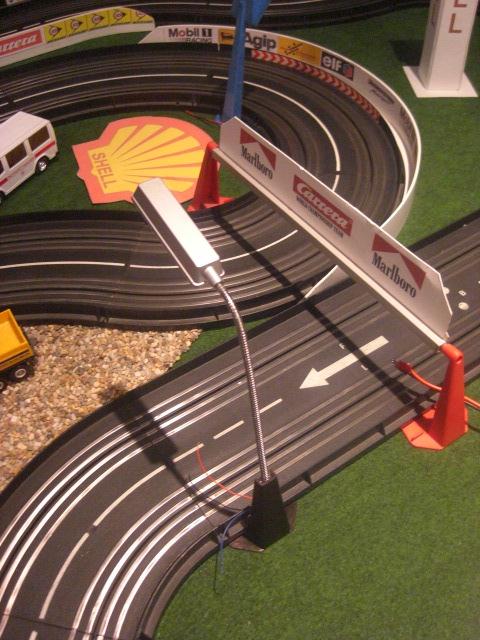

Hier schon einmal die Vorschau auf die neue Variante.

Hier handelt es sich um LED-Lampen für Laptops mit USB Anschluss.

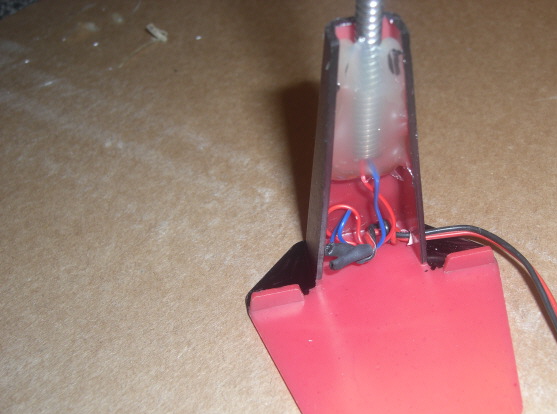

Der Halter ist von einem Pendelhinderniss.
